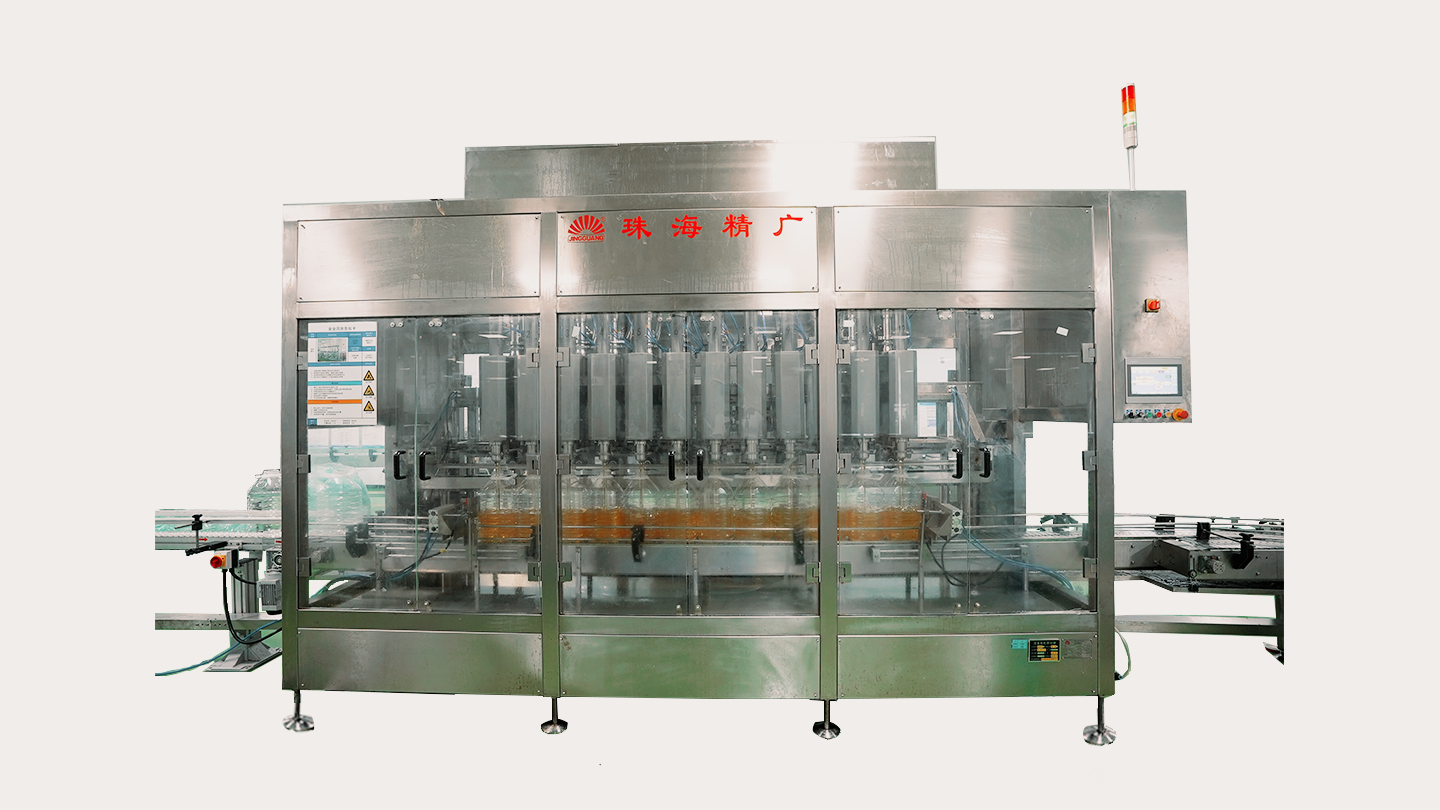

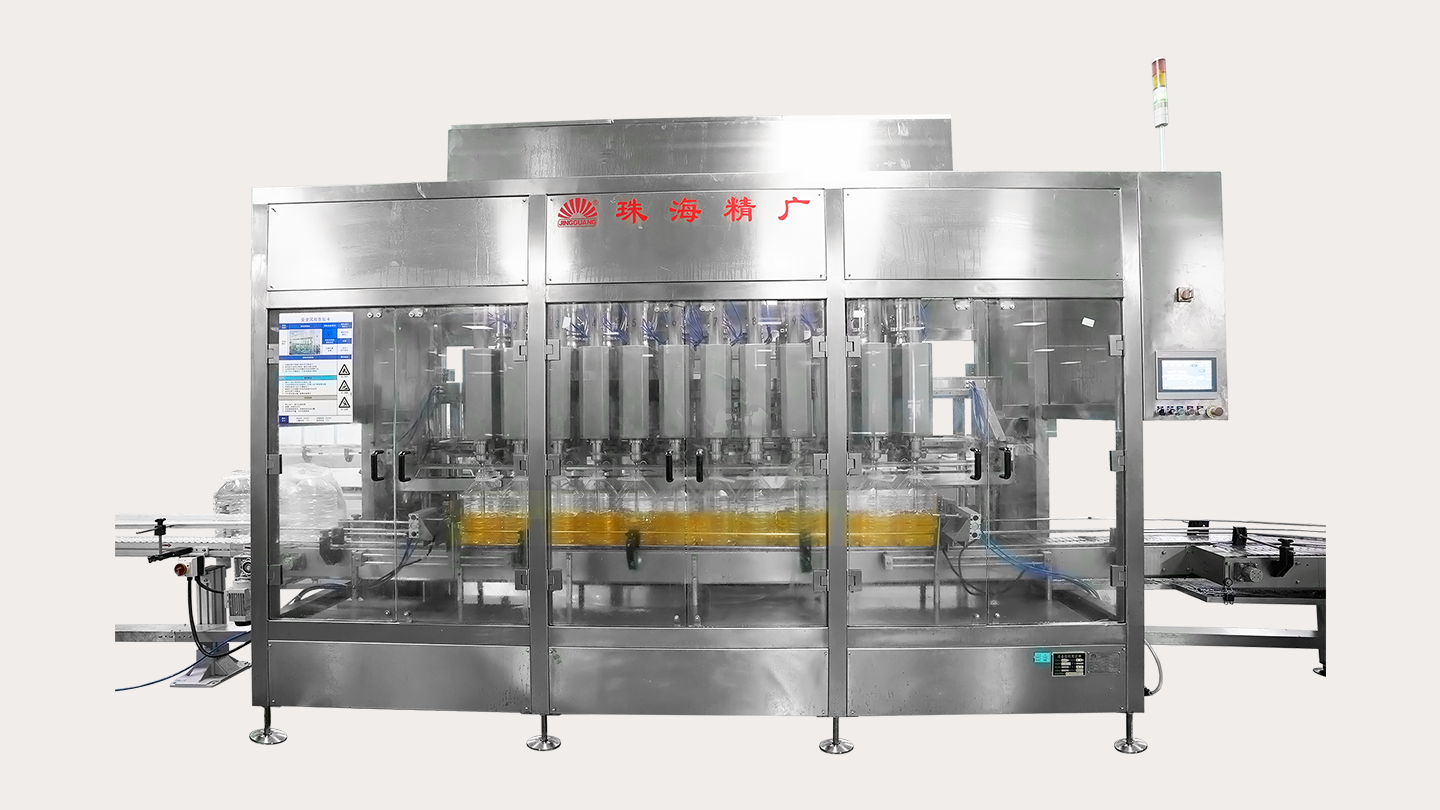

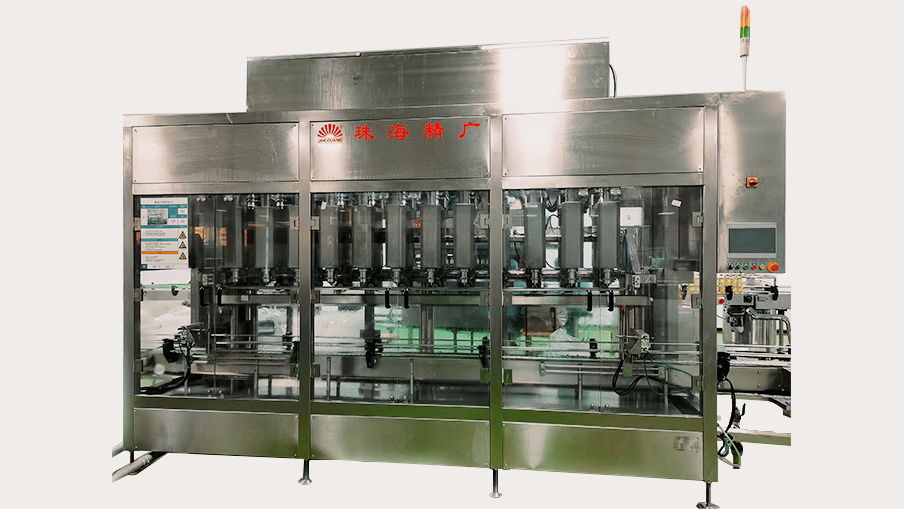

直线上称重式灌装机(2-14头)

直线式高精度上称重式灌装机是珠海市精广包装机械设备有限公司自主设计生产的,主要应用于大容量PET瓶、HDPE瓶、PE瓶等高附加值液体精密灌装生产的灌装机产品系列。

(灌装范围:150ml-20L,按实际需求调节)

设备技术参数

项 目

技术参数

设备型号

JGCZ2~14

产量

1000BPH/20L,1200BPH/10L

灌装产品

食用油

整机生产效率

95%

精度平均值

99%小于±5克,其余小于±10克(20L 产品)

灌装阀/称重单元

10

设备总功率

3.5KWAC380C/50HZ

控制电源

24V

压缩空气

压力:0.4~0.7MPa,耗气量:600L/min

输送高度

根据客户现场需求制作

设备尺寸

订制

设备重量

3000kg




电气元件品牌

元器件名称

品牌

PLC

Siemens

变频器

力士乐/丹佛斯

操作屏

昆仑通泰

光电检测元件

劳易测

电磁阀

FESTO

主传动

SEW

主电源开关

TE(施耐德)

接触器、过载继电器、断路器

TE(施耐德)

称重传感器

德国HBM

  直线式高精度上称重式灌装机是珠海市精广包装机械设备有限公司自主设计生产的,主要应用于大容量PET瓶、HDPE瓶、PE瓶等高附加值液体精密灌装生产的灌装机产品系列。

  本机系列采用了电子称重灌装技术,灌装计量准确,产品的灌装精度可达±10克(20L产品σ值)。本产品系列规格齐,技术成熟,设备运行稳定高效。

  本机系列可广泛应用于食品、调味品、工业润滑油及化工产品,如蜂蜜、食用油、轿车用润滑油,制动液,个人高级卫生用品的灌装生产。

  针对性质不同、用途不同,及卫生要求不同的物料装瓶生产,具有相应个性化的技术解决方案和配置方案。

  专门应用于食用油灌装的灌装组合机,其使用特点和卫生要求符合食用油灌装生产使用。

  技术特点

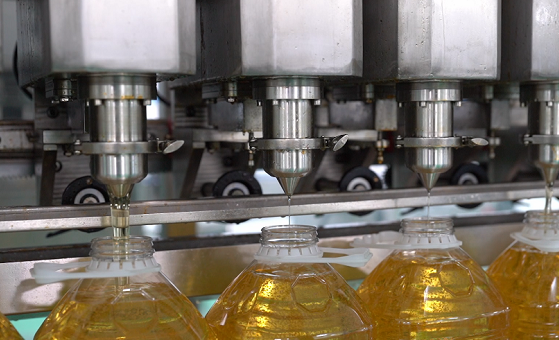

  产品依靠灌装阀执行灌装过程的开启,灌装过程结束由电子称根据预设的灌装量自动控制。

  在灌装过程中敞口灌装,阀嘴与瓶不接触,结构卫生。

  灌装阀具有两种灌装流速,可以分别执行快速灌装或慢速灌装(粗灌或细灌),在灌装开始时,以大流量灌装以提高效率;在灌装结束阶段,以小流量灌装,以获得优良的灌装精度。灌装过程的快灌量和慢灌量可以根据灌装精度效果和瓶型特定设定或调整。

  一般情况下,灌装20L/PET食用油产品99.7%的产品重量偏差在+/-10g以内。

  防飞溅、防滴漏功能

  灌装阀采用了优化的阀嘴和阀芯结构设计,可有效避免在灌装结束后关闭阀门时发生飞溅现象,污染产品外观,灌装结束后采用接油盘伸出到阀嘴下方的方式,能有效避免灌后阀嘴的油滴滴落到瓶身上。

  手动截止阀

  每个灌装阀进料管都具有手动截止阀,为防止在生产中一但某个灌装阀出现故障而造成设备被迫停机,使用安装在灌装阀进料管上的截止阀关掉灌装阀,可屏蔽故障阀门工位不工作,设备不用因出现故障而停机。

  符合CE标准的安全设计

  设备所有的安全防护门都设有符合规范的防护开关,一旦在设备运行中打开防护门,设备自动停机,防止意外操作对操作者造成伤害。所有采用的电气元件都采用符合欧洲标准的高品质元件,电气系统具有良好的接地。
